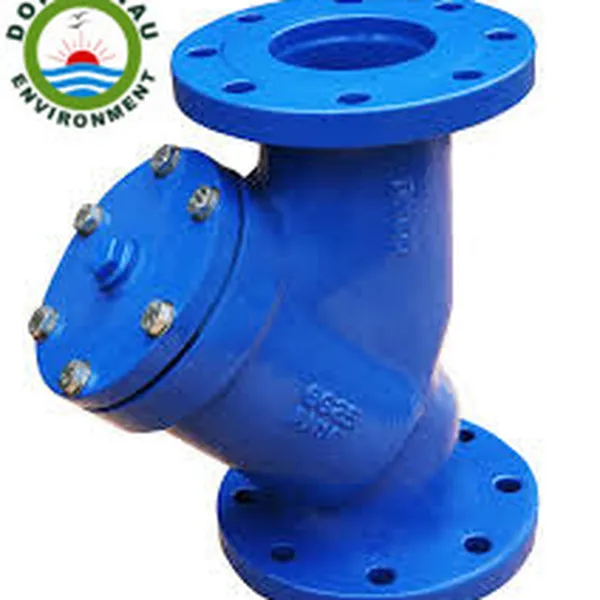

Y lọc chất lọc Gang

Y lọc chất lọc Gang gồm thân chữ Y hoàn toàn bằng gang, mặt bích, ca bô và lưới thép không rỉ.

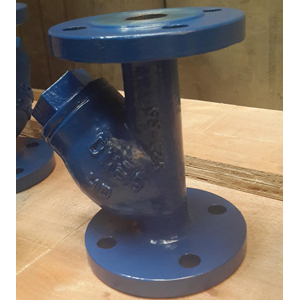

Y Strainer bằng gang

Y Strainer bằng gang ứng dụng

- Y Strainer bằng gang gồm thân chữ Y hoàn toàn bằng gang, mặt bích, ca bô và lưới thép không rỉ. Y Strainer bằng gang có thể được sử dụng các bộ lọc cho làm việc với tất cả các loại chất lỏng. Nhiệt độ làm việc tối đa nên được đảm bảo dưới 200 độ C và áp suất làm việc tối đa phải dưới 16 Bar.

Đặc điểm chung

Thân chữ "Y" bằng Gang, nắp ca-pô gang

Tháo-lắp lưới lọc bằng thép không gỉ.

Mặt bích kết nối: PN 16

Điều kiện làm việc áp suất làm việc tối đa: 16 bar @ 120 ℃ / 10 bar @ 232 ℃

Kiểm tra áp lực theo tiêu chuẩn EN 12.266-1, DIN 3230, BS 5154 và ISO 5208: thân : 24 bar

Y Strainer bằng gang tiêu chuẩn:

Y Strainer bằng gang theo tiêu chuẩn EN 558-1 serie 1 và DIN 3202/1 serie F1

Mặt bích khoan theo EN 1092-2 PN16.

Y Strainer bằng gang xây dựng:

	Tên	Chất liệu
1	Thân Y	Gang thép	DIN: GG25 ASTM: A48 lớp 40B BS: 1452 Grade 250
2	Phần lọc	Thép không gỉ	DIN: X5CrNi18 10 ASTM: A 182 AISI 304 BS: 1449-2 304 S15
3	Gasket	Than chì
4	Bao gồm	Gang thép	DIN: GG25 ASTM: A48 lớp 40B BS: 1452 Grade 250
5	Cổng	Thép không gỉ

Kích thước:

DN	L	H	H1	ΦD	ΦK	n	ΦM	ΦP	Trọng lượng (kg)	Lưới thép (mm)
15	130	90	135	95	65	4	14	RP1 / 4	2,3	0.5
20	150	100	150	105	75	4	14	RP1 / 4	3,0	0.5
25	160	115	180	115	85	4	14	RP1 / 2	3,5	0.5
32	180	135	215	140	100	4	18	RP1 / 2	6,3	0.5
40	200	150	240	150	110	4	18	RP1 / 2	6,9	0.5
50	230	160	250	165	125	4	18	RP1 / 2	9,5	0.5
65	290	180	285	185	145	4	18	RP1 / 2	14,0	0.8
80	310	215	330	200	160	số 8	18	RP1 / 2	21,0	1,25
100	350	235	365	220	180	số 8	18	RP1 / 2	26,0	1.3
125	400	280	425	250	210	số 8	18	RP1 / 2	35,0	1.3
150	480	320	480	285	240	số 8	22	Rp3 / 4	50,0	1.3
200	600	405	610	340	295	12	22	Rp3 / 4	89	1.6
250	730	540	815	405	355	12	26	Rp3 / 4	165	1.6
300	850	580	1110	460	410	12	26	Rp3 / 4	200	1.6
350	980	600		520	470	16	27	Rp3 / 4	490	1.6
400	1100	608		580	525	16	30	Rp3 / 4	600	1.6
