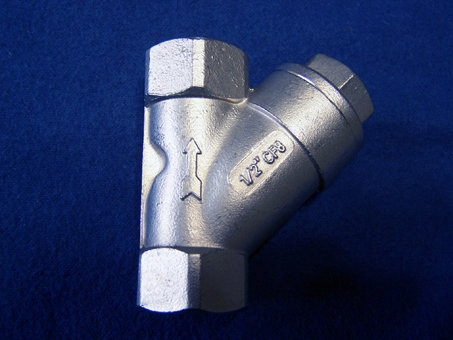

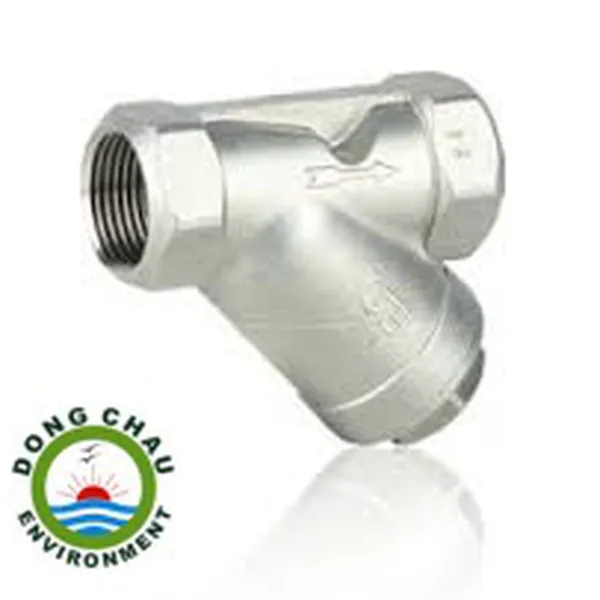

Lọc chữ Y inox
Lọc chữ Y inox
Loại ứng dụng:
Lọc chữ Y inox khi chất lỏng đi vào đường ống dẫn là vừa ăn mòn, lọc chữ Y với vật liệu thép không gỉ được khuyến khích.
Đặc điểm chung
1. Kích thước lý thuyết: Từ DN15 đến DN200
2. Với lưới lọc tháo-lắp bằng thép không gỉ
3. Lọc chữ Y inox ren ngoài, ren trong hoặc mặt bích
4. Áp suất định mức: PN 16
Điều kiện làm việc
1. Lọc chữ Y inox áp lực tối đa: 16 bar
2. Nhiệt độ tối đa: 180 ℃
3. Lọc chữ Y inox tra được theo tiêu chuẩn EN 12.266-1, DIN 3230, BS 6755 và ISO 5208.
Lọc chữ Y inox tiêu chuẩn:
1. Thiết kế theo tiêu chuẩn ANSI B16.34
2. Theo EN 558-1 serie và DIN 3202/1 serie F1
3. Mặt bích theo EN 1092-1: ISO PN16
Kích thước tham khảo
|
DN |
L |
H |
Ống |
Lưới thép (mm) |
Trọng lượng (ki-lô-gam) |
|
|
mm |
inch |
|||||
|
15 |
1/2 " |
130 |
75 |
3/8 " |
1.0 |
2.4 |
|
20 |
3/4 " |
150 |
78 |
3/8 " |
3.0 |
|
|
25 |
1 " |
160 |
102 |
3/8 " |
4.5 |
|
|
32 |
1-1 / 4 " |
180 |
110 |
3/8 " |
6.5 |
|
|
40 |
1-1 / 2 " |
200 |
120 |
3/8 " |
8.0 |
|
|
50 |
2 " |
230 |
140 |
1/2 " |
11.6 |
|
|
65 |
2-1 / 2 " |
290 |
175 |
3/4 " |
2.0 |
16.8 |
|
80 |
3 " |
310 |
196 |
1 " |
18.4 |
|
|
100 |
4" |
350 |
244 |
1-1 / 2 " |
23.0 |
|
|
125 |
5" |
400 |
277 |
2 " |
37,0 |
|
|
150 |
6 " |
480 |
320 |
2 " |
48.0 |
|
|
200 |
số 8" |
600 |
390 |
2 " |
3.0 |
98.0 |
Xây dựng
|
Mô tả |
Chất liệu |
|
|
Thân Y lọc |
Thép không gỉ 316 |
DIN: G-X6CrNiMo18 10 ASTM: Lớp CF8M BS: 316C16 |
|
Strainer |
Thép không gỉ 316 |
DIN: G-X6CrNiMo18 10 ASTM: Lớp CF8M BS: 316C16 |
